CO NGANG 45 ĐỘ - THANG CÁP

Co ngang 45 độ thang cáp là gì?

Co ngang 45 độ thang cáp (còn gọi là co rẽ 45 độ hoặc co bẻ góc 45° thang cáp) là phụ kiện thang cáp quan trọng được sử dụng để điều hướng tuyến đường dây cáp điện, cáp tín hiệu động lực chuyển hướng một góc đúng 45 độ trên cùng một mặt phẳng nằm ngang.

Trong thi công hệ thống M&E tại các tòa nhà cao tầng, nhà xưởng công nghiệp hay các trung tâm dữ liệu, tuyến thang cáp chính thường gặp phải các vật cản kiến trúc (như cột bê tông, dầm ngang, vách ngăn) hoặc giao cắt với hệ thống ống gió HVAC, ống PCCC. Việc ứng dụng co ngang 45 độ giúp:

- Tạo độ lượn mềm mại: Tránh việc bẻ góc vuông 90 độ đường cáp quá đột ngột, giúp giảm bán kính uốn cong tối thiểu của các dòng cáp lực tiết diện lớn.

- Bảo vệ vỏ cáp điện: Hạn chế hiện tượng tróc vỏ cách điện do gập cáp hoặc ma sát lớn trong quá trình kéo cáp.

- Giảm hao hụt điện năng: Giảm bớt các điểm xoáy từ trường sinh ra tại các góc gập nhọn trên đường truyền điện động lực.

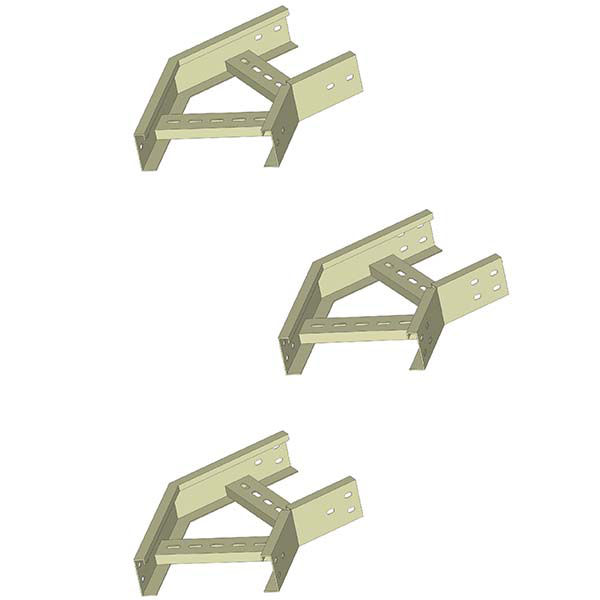

Co Ngang 45 độ  thang cáp

Thông số kỹ thuật của co ngang 45 độ sản xuất tại HVC Hưng Yên

Sản phẩm co ngang 45 độ thang cáp được sản xuất trực tiếp tại nhà máy HVC Hưng Yên trên dây chuyền cắt Laser và chấn đột CNC tự động hóa, đảm bảo độ chính xác tuyệt đối theo bản vẽ thiết kế:

Ưu điểm vượt trội của co ngang 45 độ thang cáp HVC Hưng Yên

• Độ chính xác góc uốn tuyệt đối: Áp dụng công nghệ chấn CNC Thụy Sĩ, góc uốn đạt chuẩn 45͒ ± 0.5͒ , giúp hai đầu phụ kiện ghép nối hoàn toàn ăn khớp với tuyến thang cáp thẳng, không gây cong vênh.

• Tải trọng vượt trội: Thiết kế lòng thang có các bước thang (rung) được hàn TIG/MIG chắc chắn, khoảng cách bước thang tính toán chuẩn xác theo tiêu chuẩn chịu tải NEMA VE1.

• An toàn tuyệt đối cho cáp: Các mép cắt tôn đều được bo tròn và xử lý, đảm bảo tuyệt đối không làm trầy xước cách điện của cáp khi kéo lực mạnh.

• Chống ăn mòn bền bỉ: Phụ kiện mạ kẽm nhúng nóng đạt độ dày lớp mạ > 55μm, bảo vệ sản phẩm khỏi han gỉ trong môi trường thời tiết khắc nghiệt lên tới 20 năm.

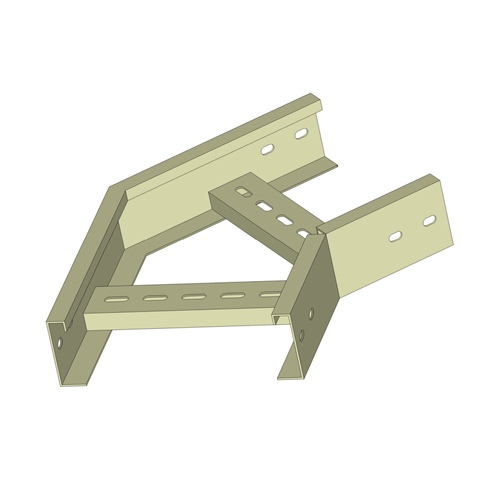

Co ngang 45 độ - phụ kiện thang cáp

Hướng dẫn lắp đặt co ngang 45 độ đúng kỹ thuật

• Bước 1 (Kiểm tra quy cách): Đối chiếu chiều rộng (W) và chiều cao thành (H) của co ngang 45° với đoạn thang cáp thẳng chuẩn bị ghép nối.

• Bước 2 (Đặt phụ kiện nối): Đặt 2 thanh nối thang cáp (Splice Plate) vào hai bên hông ngoài của mối nối.

• Bước 3 (Bắt bulong chống quay): Sử dụng bulong nấm cổ vuông M8x15 hoặc M10x20. Xỏ bulong từ mặt trong lòng thang cáp ra ngoài, siết đai ốc kèm long đen vênh phía ngoài. Lưu ý: Đầu nấm phẳng phải ở bên trong để không làm rách vỏ cáp.

• Bước 4 (Tiếp địa liên kết): Bắt dây đồng tiếp địa liên kết giữa phụ kiện co 45° và thanh thang cáp theo chuẩn TCVN 9208:2012.

Một số câu hỏi thường gặp

1. HVC Hưng Yên có nhận gia công co ngang 45 độ thang cáp theo kích thước phi tiêu chuẩn không?

Trả lời: Có. HVC Hưng Yên nhận sản xuất chính xác theo bản vẽ thiết kế M&E của tư vấn giám sát, đáp ứng mọi kích thước W/H, độ dày vật liệu từ 1.0mm đến 3.0mm và màu sắc sơn tĩnh điện yêu cầu.

2. Thời gian giao hàng phụ kiện thang cáp HVC Hưng Yên mất bao lâu?

Trả lời: Đối với các mã kích thước tiêu chuẩn, hàng luôn sẵn có tại kho Hưng Yên. Với các đơn hàng phụ kiện phi tiêu chuẩn số lượng lớn, thời gian hoàn thiện sản xuất chỉ từ 3 - 5 ngày làm việc.

3. Co ngang 45 độ mạ kẽm nhúng nóng của HVC Hưng Yên có đạt tiêu chuẩn mạ ngoài trời không?

Trả lời: Toàn bộ sản phẩm mạ kẽm nhúng nóng HVC Hưng Yên đều tuân thủ nghiêm ngặt tiêu chuẩn ASTM A123 / ISO 1461, độ dày lớp mạ kẽm > 55μm, đảm bảo khả năng chống gỉ sét lên đến 20 năm ngoài trời.

Tại sao các nhà thầu M&E chọn HVC Hưng Yên làm đối tác chiến lược?

Nhà máy HVC Hưng Yên (thuộc HVC Group) là một trong những đơn vị sản xuất uy tín tại miền Bắc, trực tiếp cung cấp thiết bị cơ điện cho hàng trăm dự án trên khắp cả nước. Điều đó được thể hiện qua những khía cạnh sau:

• Năng lực sản xuất quy mô lớn: Nhà máy tại Thọ Bình, Triệu Việt Vương, Tỉnh Hưng Yên được trang bị hệ thống máy cắt Laser Trumpf (Đức), máy đột lỗ CNC đa tầng, sẵn sàng đáp ứng tiến độ các dự án lớn.

• Chứng nhận chất lượng quốc tế: Sản phẩm thang máng cáp và tủ điện HVC đạt tiêu chuẩn ISO 9001:2015 và các chứng chỉ thử nghiệm KEMA Type Test uy tín.

• Báo giá gốc tại nhà máy: Trực tiếp sản xuất và phân phối không qua trung gian, chính sách chiết khấu tốt nhất cho các Nhà thầu M&E và Chủ đầu tư.

• Giao hàng tận chân công trình: Hỗ trợ vận chuyển nhanh chóng tới các công trình tại Hà Nội, Hưng Yên, Bắc Ninh, Hải Phòng, Quảng Ninh, TP.HCM và các tỉnh thành toàn quốc.

Quý khách hàng, Chủ đầu tư và các Nhà thầu M&E có nhu cầu nhận bảng báo giá thang máng cáp và phụ kiện co ngang 45 độ HVC Hưng Yên với chiết khấu tốt nhất, xin vui lòng liên hệ:

CÔNG TY TNHH HVC HƯNG YÊN

- Văn phòng giao dịch: Tầng 8, Tòa tháp C - Hồ Gươm Plaza, số 102 Trần Phú, P. Hà Đông, TP. Hà Nội

- Nhà máy sản xuất: Thôn Thọ Bình, xã Triệu Việt Vương, tỉnh Hưng Yên

- Hotline: 0243 540 2246

- Website: https://hvchungyen.vn/

- Email: info@hvcgroup.net

- Fanpage: Công ty TNHH HVC Hưng Yên

>> Xem thêm: Co ngang thang cáp
