CO LÊN - THANG CÁP
Mô tả sản phẩm
Co lên thang cáp là phụ kiện dùng để chuyển hướng tuyến thang cáp từ phương ngang sang phương đứng theo hướng đi lên. Sản phẩm thường được sử dụng tại những vị trí tuyến cáp cần thay đổi cao độ trong nhà máy, nhà xưởng, tòa nhà và hệ thống cơ điện M&E. Co lên cần được thiết kế đồng bộ về chiều rộng, chiều cao, vật liệu và phương án hoàn thiện bề mặt với hệ thống thang cáp mà nó kết nối.
Co lên thang cáp có tác dụng gì?
Khác với đoạn thang cáp thẳng có nhiệm vụ tạo tuyến đỡ cáp, co lên thang cáp được sử dụng tại điểm tuyến thang phải đổi hướng theo phương đứng đi lên.
Trong thực tế, phụ kiện này thường xuất hiện khi tuyến thang cáp cần chuyển sang cao độ khác, đi từ khu vực thấp lên cao, đi qua trục kỹ thuật hoặc điều chỉnh hướng tuyến để phù hợp với không gian bố trí hệ thống M&E.
Việc sử dụng phụ kiện được gia công đúng với tuyến thang giúp đường cáp liên tục, gọn gàng và thuận tiện hơn trong thi công, vận hành cũng như bảo trì sau này.

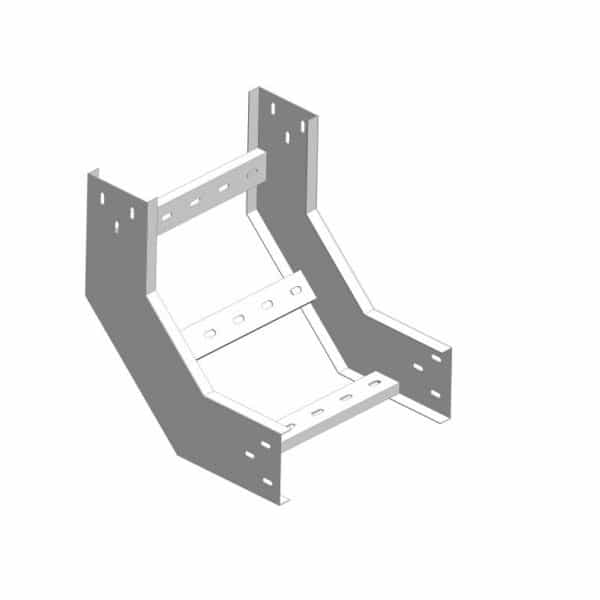

Co lên thang cáp
Cấu tạo và vật liệu của co lên thang cáp
Về cơ bản, co lên được thiết kế theo kết cấu của thang cáp với hai thành bên và các thanh ngang đỡ cáp. Phần chuyển hướng được tạo theo dạng cong hoặc thiết kế kỹ thuật của từng hệ thống.
Một số vật liệu thường được sử dụng cho hệ thống thang cáp của HVC Hưng Yên gồm thép/tôn mạ kẽm, thép sơn tĩnh điện, thép mạ kẽm nhúng nóng và thép không gỉ. Ngoài ra, các doanh nghiệp còn lựa chọn các dòng thang máng cáp sử dụng inox và hợp kim nhôm tùy yêu cầu dự án.
Vật liệu và phương pháp xử lý bề mặt cần được lựa chọn theo môi trường lắp đặt. Với hệ thống trong nhà, phương án sơn tĩnh điện hoặc vật liệu mạ kẽm có thể được cân nhắc tùy hồ sơ kỹ thuật. Với khu vực ngoài trời hoặc môi trường có nguy cơ ăn mòn cao hơn, cần lựa chọn giải pháp vật liệu và lớp bảo vệ phù hợp với điều kiện thực tế của dự án.
Thông số co lên thang cáp quan trọng
Khi đặt sản xuất co lên thang cáp, nhà thầu và đơn vị thiết kế không nên chỉ cung cấp chiều rộng sản phẩm. Các thông số cần được đồng bộ với tuyến thang cáp gồm chiều rộng W, chiều cao H, chiều dày vật liệu T, bán kính chuyển hướng, vật liệu, phương pháp xử lý bề mặt và yêu cầu liên kết.
HVC Hưng Yên hiện sản xuất và cung cấp các nhóm thang cáp các kích thước phổ biến như sau: chiều cao H50, H75, H100 mm; chiều rộng W100–W1000 mm và chiều dày khoảng 0,8–2,5 mm. Đây là thông số tham khảo, trong thực tế, co lên cần được sản xuất tương thích với kích thước tuyến thang và bản vẽ của từng dự án.
Đặc biệt, bán kính co cần phù hợp với loại cáp được sử dụng. Khi lắp đặt, cần lưu ý phải duy trì bán kính uốn tối thiểu của cáp trong quá trình chuyển hướng và nên tham khảo thông số của chính nhà sản xuất cáp để tránh gây hư hại cho cáp.
Cách lựa chọn co lên thang cáp phù hợp
Trước khi đặt hàng, nên xác định kích thước tuyến thang đang sử dụng, loại và số lượng cáp, bán kính uốn của cáp, không gian bố trí, môi trường lắp đặt và yêu cầu kỹ thuật của dự án.
Co lên phải tương thích với thang cáp ở hai đầu kết nối. Với các công trình có kích thước, góc chuyển hướng hoặc bán kính đặc biệt, nên sản xuất theo bản vẽ thay vì tự thay đổi phụ kiện tại công trường.

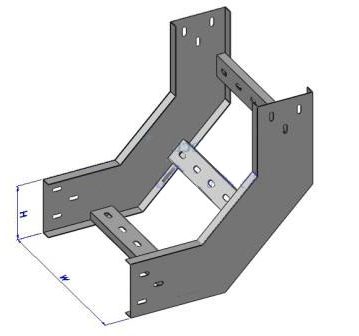

Hình ảnh co lên thang cáp
Một số câu hỏi thường gặp
1. Co lên thang cáp và co xuống thang cáp khác nhau thế nào?
Co lên dùng để chuyển tuyến thang cáp theo phương đứng hướng lên, còn co xuống dùng để chuyển tuyến theo phương đứng hướng xuống.
2. Co lên thang cáp có kích thước tiêu chuẩn không?
Không có một kích thước IEC duy nhất nào áp dụng cho mọi co lên thang cáp. Kích thước co lên cần đồng bộ với tuyến thang, cáp sử dụng và bản vẽ kỹ thuật của từng dự án.
3. Khi chọn bán kính co lên cần lưu ý điều gì?
Bán kính chuyển hướng phải phù hợp với yêu cầu uốn của loại cáp đi qua vị trí đó. Nên đối chiếu bán kính uốn tối thiểu do nhà sản xuất cáp quy định trước khi chốt thiết kế.
>> Xem thêm: Co xuống thang cáp
HVC Hưng Yên sản xuất, cung cấp phụ kiện thang máng cáp chất lượng cao
Công ty TNHH HVC Hưng Yên trực tiếp sản xuất hệ thống thang máng cáp và các phụ kiện đi kèm tại nhà máy, đáp ứng nhu cầu sử dụng cho nhiều loại công trình cơ điện M&E. Bên cạnh thang máng cáp, nhà máy còn tham gia sản xuất tủ điện và hệ thống ống gió, góp phần hoàn thiện hệ sinh thái thiết bị cơ điện phục vụ dự án.
Với các hạng mục cần gia công co lên thang cáp theo kích thước thực tế hoặc bản vẽ kỹ thuật, HVC Hưng Yên có thể tiếp nhận thông số để kiểm tra và tư vấn phương án sản xuất phù hợp. Nhà thầu M&E, chủ đầu tư và doanh nghiệp có nhu cầu có thể liên hệ để được hỗ trợ lựa chọn quy cách, kích thước và cấu hình sản phẩm phù hợp với từng hệ thống.
Quý khách hàng có nhu cầu lắp đặt thang máng cáp và hệ thống phụ kiện, vui lòng liên hệ tới HVC Hưng Yên để được tư vấn và hỗ trợ.
